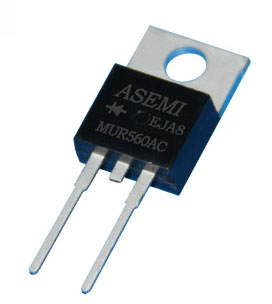

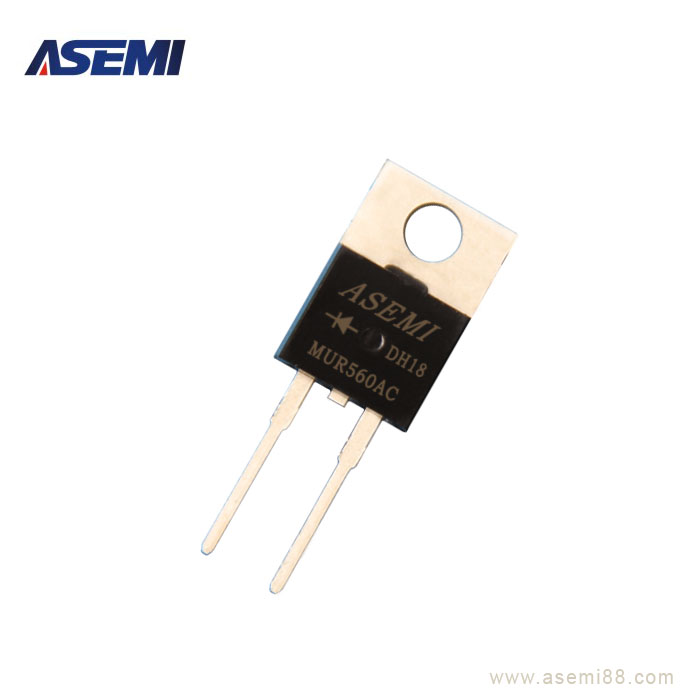

產品名稱：超快恢復二極管MUR560AC，ASEMI品牌
- ★電性參數：5A，600V
- ★芯片材質：GPP
- ★正向電流(Io)：5A
- ★芯片個數：1
- ★正向電壓(VF)：1.1V
- ★芯片尺寸：60MIL
- ★浪涌電流Ifsm：100A
- ★是否現貨：是
- ★漏電流(Ir)：20UA
- ★工作溫度：-50~150
- ★恢復時間(Trr)：35NS
快恢復二極管MUR560AC參數規格：
快恢復二極管MUR560AC電流：5A ；
快恢復二極管MUR560AC電壓：600V；
快恢復二極管MUR560AC管裝：50/管；盒裝：1000PCS/盒。
快恢復二極管廣泛應用于開關電源、變頻器、驅動器等電路，作高頻、低壓、大電流整流二極管、續流二極管、保護二極管使用，或在微波通信等電路中作整流二極管、小信號檢波二極管使用。歡迎咨詢 取樣測試。
 | ||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||
★ 鐳射激光打標，不易褪色；環氧樹脂塑封，絕緣穩定性好 | ||||||||||||||||||||||||||||
 ★ 框架引腳采用無氧銅材料，內阻小導電性好，鍍錫防氧化 | ||||||||||||||||||||||||||||
| ★ 肖特基二極管MUR560AC 電性參數:5.0A 600V | ||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||
★ 1K/盒,50PCS/管，PE料管 獨立小包裝，防止物料積壓碰撞刮花，產品信息標注明確 | ||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||
| ★ MUR560AC：5.0K/箱 5層大瓦楞牛皮紙箱，4道緊固帶保護，耐壓耐磨可重復利用 | ||||||||||||||||||||||||||||
| ★ 包裝方式：1K/盒 3層小瓦楞內盒+防潮塑膜保護，方便存貯，上機易上錫焊接 | ||||||||||||||||||||||||||||
 | |||||||||

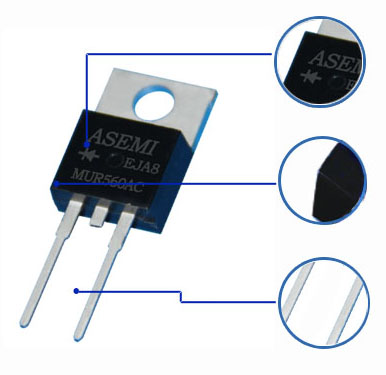

| 激光印字 | |||||||||
| Green laser printer | |||||||||
| ●激光打標，不易退色， | |||||||||
| 解決油墨絲印易掉色問題 | |||||||||
| ●激光打標生產效率高，訂貨貨期短， | |||||||||
| 解決油墨印字貨期長、低效率問題 | |||||||||
| 無氧銅引腳 | |||||||||
| oxygen-free copper pins | |||||||||
| ●采用無氧銅材料，導電性能佳 | |||||||||
| ●引腳厚度升級，厚度達0.25mm， | |||||||||
| ●內阻小導電性好，承受大電流沖擊發熱小 | |||||||||
| 塑料外殼封裝 | |||||||||
| Advanced plastic packaging | |||||||||
| ●采用PC材料一次性燒注成型 | |||||||||
| ●阻燃性能好，強度高，耐高溫 | |||||||||
 | |||||||||

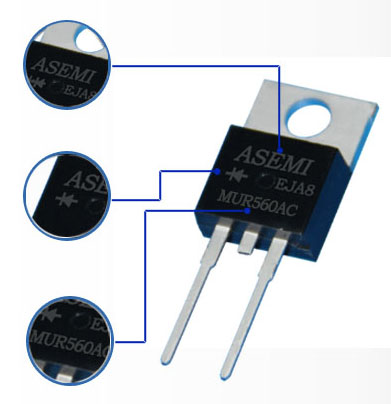

●原裝”ASEMI“品牌LOGO ● A = advanced（先進的、高級的） ●SEMI = semiconductor （半導體） | |||||||||
●圖中為二極管極性符號標示 ●【右邊輸入，左邊輸出】 ●【 表示里面集成1個二極管 】 | |||||||||
產品解析 Product analysis ●【MUR560AC】代表本產品的完整型號 ●【MUR】代表快恢復二極管 ●【5】代表其正向電流為5.0A ●【60】代表其反向耐壓為600V ●【AC】代表其封裝是TO-220鐵頭兩腳 | |||||||||

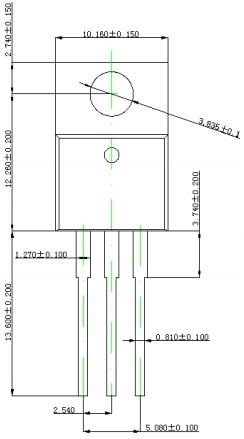

MUR560AC 外形尺寸參數 Product size, 【長度Length】： 10.16mm 【高度height】： 15.0mm 【腳長度Foot length】：13.6mm 【腳寬度Foot width】: 0.81mm |  | |||||||

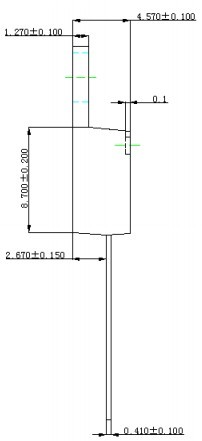

 | 【厚度thickness】：4.57mm 【腳間距Foot spacing】：2.54mm 【腳厚度Foot thickness】：0.41mm | |||||||

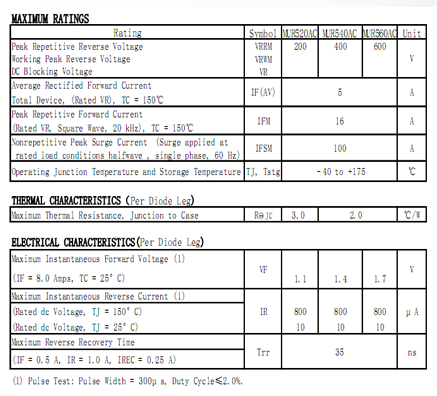

MUR560AC產品參數詳解
Product parameters 正向電流（IF）：5.0A
反向電壓（VRRM）: 600V
浪涌電流（IFSM）: 120.0A
漏電流（IR）： 20uA 工作溫度（℃）：-55℃ ～ + 150℃ |  |
* 采用GPP波峰芯片，從第一步保證產品的持續穩定 | |||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||
 * 嚴格的外檢包裝程序，保證產品數量準確，包裝物破損 |  * 專業的自動化設備支持注塑一步成型 | ||||||||||||||||||||||||||||||||||||||||||||
 * 檢測Vb、Io、If、Vf、Ir等12個參數經過6道檢測，△V控制在80V以內，提高4顆芯片的一致性和高可靠性 |  * 分筋，切割，分離，完善的人際交互流程
| ||||||||||||||||||||||||||||||||||||||||||||

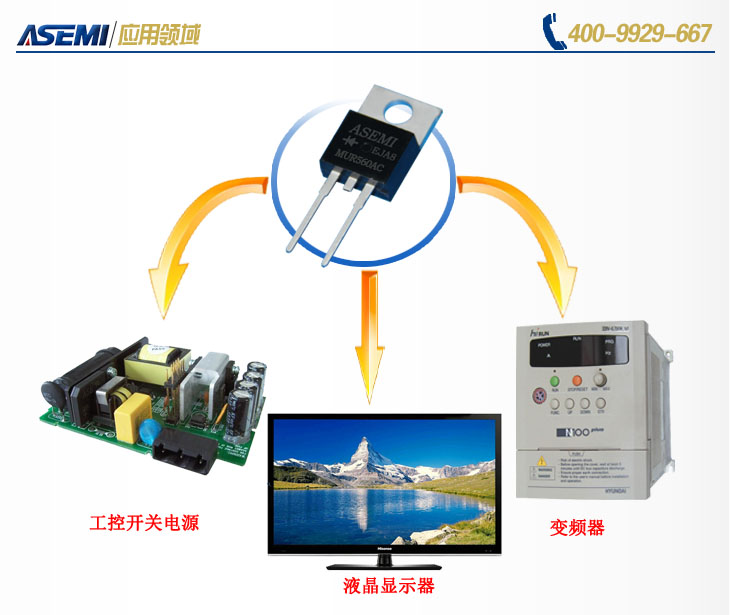

MUR560AC應用于各種開關電源，液晶顯示器，變頻器等，ASEMI品牌，信賴源于品質，品質源于專業
