肖特基二極管的檢驗方法圖解

文章出處：鼎芯科技文章編輯：李航人氣：-發表時間：2016-03-07 00:00:00【大中小】

摘要 : 本節我們將通文圖文表格來詳細的講解一下肖特基二極管的檢驗方法


檢驗方法下面通過一個實例來介紹檢驗肖特基二極管的方法。

檢驗內容包括：①識別電極；②檢查管子的單向導電性；③測正向導壓降VF；④測量反向擊穿電壓VBR。

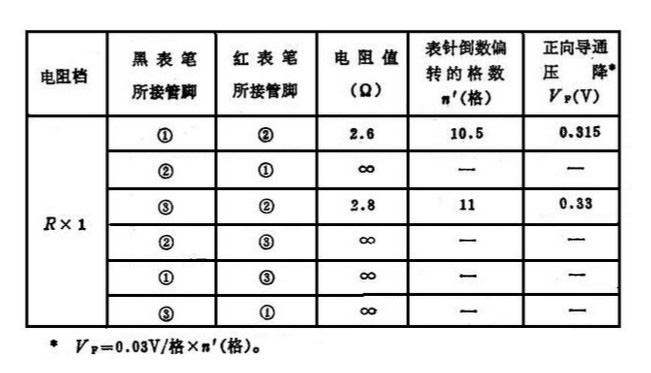

被測管為B82-004型肖特基管，共有三個管腳，將管腳按照正面（字面朝向人）從左到右順序編上序號①、②、③。選擇500型萬用表的R×1檔進行測量，全部數據整理成下表：


測試結論：首先，根據①—②、③—④間均可測出正向電阻，判定被測管為共陰對管，①、③腳為兩個陽極，②腳為公共陰極。

其次，因①—②、③—②之間的正向電阻只幾歐姆，而反向電阻為很大，故具有單向導電性。

之后，內部兩只肖特基二極管的正向導通壓降分別為0.315V、0.33V，均低于手冊中給定的允許值VFM(0.55V)。另外使用ZC 25-3型兆歐表和500型萬用表的250VDC檔測出，內部兩管的反向擊穿電壓VBR依次為140V、135V。查手冊，B82-004的高反向工作電壓（即反向峰值電壓）VBR=40V。表明留有較高的系數。
