三相整流橋電路圖是怎么個畫法？與其工作原理？

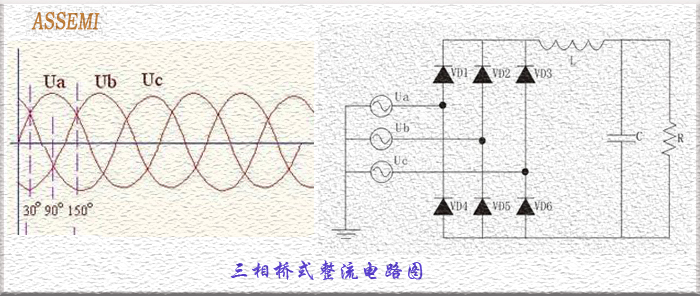

     三相整流橋是用于工業電器的整流器件需要款，它的設計原理是集成了6顆整流二極管芯片的三相橋式整流電路。那么它的電路圖畫法是：由三路電路并聯，每路兩顆芯片串聯并由兩顆芯片中間接入旁路作為三相三端輸入，三組電路統一輸出端等電位連接為該三相整流橋的正極，三組電路統一輸入端等電位連接為該三相整流橋的負極，具體電路圖如下所示。

  三相整流橋工作的時候由電位高一項出流入并由電位低一相流出,具體方式如

  下：當三相0-30°的時候，UC相電位高,UB相電位低,此時電流由UC輸入經VD3、VD5

  回到UB相；當三相30-90°的時候,UA相電位高，UB相電位低，此時電流由UA輸入經

  VD1、VD5回到UB相；當三相90-150°的時候，UA相電位高，UC相電位低，此時電流

  由UA輸入經VD1、VD6回到UC相；三相150-180°區間電位與0-30°區間相等,正半周每相

  60°，三相180°。當負半周時則順序顛倒，輪流交替工作。
