什么是三相整流橋

三相整流橋，將數個整流管封在一個殼內，構成一個完整的整流電路。當功率進

一步增加或由于其他原因要求多相整流時三相整流電路就被提了出來。

三相整流橋的原理和作用

  三相整流橋的作用是將交流電流裝換成直流電流，與單相整流橋的區別是采

  用6顆芯片的結構，完成對三相交流電的整流工作。如

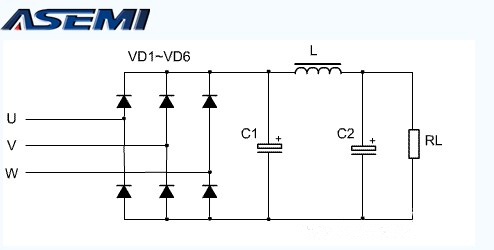

     采用這種二極管符號的電路圖,表明該芯片是采用的普通整流二極管芯片。其

  中VD1、VD2與VD3等三顆芯片共陰極連接，VD4、VD5與VD6等三顆芯片共陽極連接，VD1/

  VD4、VD2/VD5與VD3/VD6之間陰陽對接并用導向引出作為交流輸入端。共陰級組對接負載

  電器的輸入端,共陽極組對接負載電器的輸出端形成回路。同單相整流橋電路圖一樣需要

  注意的是6顆二極管芯片極性不能錯誤放置，否則電路一樣不能正常工作。
