半波整流橋原理

負載電阻Rfz上，在π～2π 時間內，e2為負半周，變壓器次級下端為正，上端為負。

這時D承受反向電壓，不導通，Rfz，上無電壓。在π～2π時間內，重復0～π 時間

的過程，而在3π～4π時間內，又重復π～2π時間的過程…這樣反復下去，交流電

的負半周就被"削"掉了，只有正半周通過Rfz，在Rfz上獲得了一個單一右向（上正

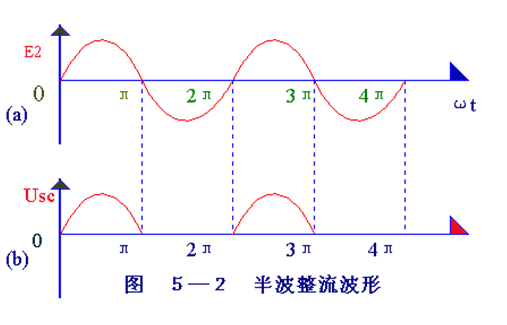

下負）的電壓，如圖5-2（b）所示，達到了整流的目的，但是，負載電壓Usc。以及

負載電流的大小還隨時間而變化，因此，通常稱它為脈動直流。

  這種除去半周、圖下半周的整流方法，叫半波整流。不難看出，半波整說是以

"犧牲"一半交流為代價而換取整流作用的，電流利用率很低（計算表明，整流得

出的半波電壓在整個周期內的平均值，即負載上的直流電壓Usc =0.45e2 ）因此

常用在高電壓、小電流的場合，而在一般無線電裝置中很少采用。
